LK-HSPD-Ku-CM تيز رفتار InGaAs فوٽو ڊيڪٽر
- Wide Bandwidth，High Speed
- شامل ٿيل تعصب-ٽي
- AC جوڙو
- هرميٽيڪلي سيل ٿيل، ايس ايم اي ڪنيڪٽر
- گھٽ ڊارڪ ڪرنٽ، شور کان سگنل جو وڌيڪ تناسب.
- ننڍو فارم فيڪٽر.
پيداوار وضاحت
LK-HSPD-Ku-CM high-speed detector module is a sophisticated optoelectronic transceiver, meticulously engineered to cater to both digital and analog signal processing applications. This module is equipped with an InGaAs PIN photodiode, which boasts a spectral response range from 1250 to 1650 nanometers, inclusive of the essential matching electronics required for optimal signal alignment and conditioning.
LK-HSPD-Ku-CM is capable of delivering a bandwidth of 18 gigahertz, making it well-suited for high-speed data communications. The module is powered by a +5-volt supply, ensuring reliable operation and ease of integration with existing power systems. It adheres to the standards for single-mode 9/125-micrometer fiber inputs, facilitating compatibility with established fiber optic infrastructure. The Radio Frequency (RF) output is equipped with an SMA-compatible connector, which is meticulously impedance-matched to 50 ohms to ensure efficient signal propagation and minimal reflection.
LK-HSPD-Ku-CM is constructed with a hermetic sealing process, which provides robust environmental protection and enhances the module's resilience against moisture, dust, and other potential contaminants, thereby ensuring long-term stability and performance.
ٽيڪنيڪل Specifications
| عام ۽ مطلق وڌ ۾ وڌ درجه بندي | ||||
|---|---|---|---|---|
| سميجي | سِم. | قسم | درجه بندي | يونٽ |
| اسٽوريج جي درجه بندي جي حد | Tايس ٽي | -45 ～ +85 | -55 ～ +100 | ℃ |
| آپريٽنگ ڪيس جي درجه حرارت جي حد | TC | 25 | -40 ~ +85 | ℃ |
| تعصب وولٹیج | VR | 5 | -4.75 ～ +5.25 | V |
| آپٽيڪل ان پٽ پاور | پن | 10 + | 13 + | ڊي بي ايم |
| برن آئوٽ آپٽيڪل پاور | PB | - | 16 + | ڊي بي ايم |
| ليڊ سولڊرنگ گرمي پد | Tp | 280 (10s) | 330 (10s) | ℃ |
| Electrical / Optical Characteristics ( TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| سميجي | سم | ٽيسٽ حالت | پيرا ميٽر ويليوز | يونٽ | |
| موج جي حد | λ | - | 1000 ~ 1650 | nm | |
| فريڪوئنسي رينج | - | - | ڪي بينڊ | - | |
| ننڍي سگنل بينڊوڊٿ | f-3dB | TC= 22 ± 3 ℃ | 0.1 ~ 18 | GHz | |
| ذميواري | Re | VR، Pin= 1 ميگاواٽ | λ = 1310nm | 0.75 | اي / ڊبليو |
| λ = 1550nm | 0.7 | ||||
| طول و عرض فليٽنس | A | TC =-40~+85 ℃ | ≤ ±1.5 | dB | |
| اوٽ VSWR | VSWR | - | ≤ 2.5 | - | |
| تعصب وولٹیج | VR | - | +5 | V | |
| آر ايف ڪنيڪٽر | - | - | SMA | - | |
| سنترپتي آپٽيڪل پاور | Ps | VR, λ = 1550nm اي سي ماڊيوليڊ |
13 + | ڊي بي ايم | |
| اونداهي ڪرنٽ | Id | VR | ≤ 10 | nA | |
| سيرچريشن آر ايف آئوٽ پُٽ پاور | پوٽو | - | -10 | ڊي بي ايم | |
| ٻاھران بيڪڻ | RL | - | 50 | Ω | |
● عام جوابي وکر
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)

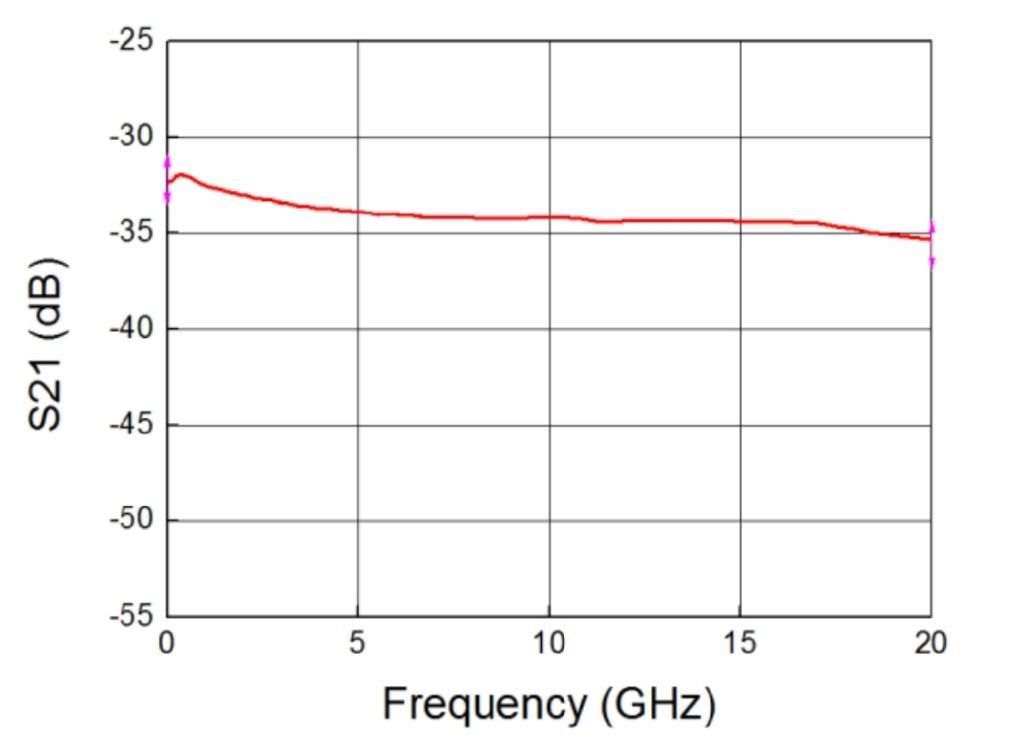

(Fig. 1 Ku-Band Photodetector Frequency Response)
● Dimension and Pins ( Unit: mm[ inch] )
RF Connector： SMA
Remark: this is rev 1.1, Compared to the version sent to the customer on April 14, 2023, the overall dimensions have changed except for the tail fiber.
● آرڊر جي معلومات
شيٽ 1:
| ڪوڊ | اينالاگ بينڊوڊٿ |
| Ku | 0.1 ~ 18 گيگا هرٽز |
شيٽ 2:
| ڪوڊ | تبصرو |
| CM | ترتيب |
شيٽ 3:
| ڪوڊ | Connector قسم | تبصرو |
| N | ڪو به ڪنيڪٽر ناهي | Single-mode 9/125 μm fiber pigtail |
| A | سي ايس / اي پي سي | |
| P | ايف سي / پي سي |
● احتياطي تدبيرون
فائبر جي موڙ جو ريڊيس 20 ملي ميٽر کان گهٽ نه هجي ته جيئن فائبر کي نقصان نه پهچي.
پڪ ڪريو ته فائبر ڪپلنگ پاسٽ صاف آهي ان کي آپٽو-سرڪٽ سان ڳنڍڻ کان اڳ.
اسٽوريج، نقل و حمل ۽ استعمال ۾ مناسب ESD تحفظ جي ضرورت آهي.
اسان جا سڀئي معياري فوٽو ڊيٽيڪٽر ماڊلز ۾ ترتيب ڏئي سگھجن ٿا!
اپليڪشن
آپٽيڪل فائبر ڪميونيڪيشن
ريڊار جي معلومات جي پروسيسنگ
اليڪٽرانڪ جنگ
تيز رفتار سگنل ٽيسٽ ۽ ماپ
سيڪيورٽي ۽ نگراني
