LK-AMPD-D تيز رفتار ايمپليفائيڊ مائڪروويو InGaAs فوٽو ڊيڪٽر
- تيز رفتار، وسيع بينڊوڊٿ
- شامل ٿيل تعصب-ٽي
- او/اي هائبرڊ انٽيگريٽيڊ
- وڌيڪ حاصل، گهٽ شور، براڊ بينڊ
- هرميٽيڪلي سيل ٿيل، ايس ايم اي ڪنيڪٽر
- گھٽ ڊارڪ ڪرنٽ، شور کان سگنل جو وڌيڪ تناسب.
- ننڍو فارم فيڪٽر.
پيداوار وضاحت
LK-AMPD-D is a fusion of optical and electronic components, featuring a wide-spectrum InGaAs photodiode and a minimal-noise amplifier. The InGaAs PIN photodiode has a sensitivity range from 1000 to 1650nm. The low-noise amplifier boasts an RF gain of 30dB.
LK-AMPD-D is capable of delivering bandwidths of either 12GHz or 20GHz. This device functions with a +9V power supply. It is designed to work with the standard single-mode 9/125μm fiber as input. The RF output features an SMA-type connector that is impedance-matched to 50 ohms.
LK-AMPD-D is sealed in a way that prevents the ingress of moisture and other contaminants, and it has a weight of less than 23 grams. It is certified to meet the requirements of the Restriction of Hazardous Substances (RoHS) Directive 2.0.
ٽيڪنيڪل Specifications
| عام ۽ مطلق وڌ ۾ وڌ درجه بندي | ||||
|---|---|---|---|---|
| سميجي | سِم. | قسم | درجه بندي | يونٽ |
| اسٽوريج جي درجه بندي جي حد | Tايس ٽي | -45 ～ +85 | -55 ～ +100 | ℃ |
| آپريٽنگ ڪيس جي درجه حرارت جي حد | TC | 25 | -40 ～ +85 | ℃ |
| تعصب وولٹیج | VR | +9 | +9 ~ +12 | V |
| آپٽيڪل ان پٽ پاور | پن | 0 | 10 + | ڊي بي ايم |
| برن آئوٽ آپٽيڪل پاور | PB | - | 13 + | ڊي بي ايم |
| ليڊ سولڊرنگ گرمي پد | Tp | 280 (10s) | 330 (10s) | ℃ |
| بجلي / آپٽيڪل خاصيتون (ٽيC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| سميجي | سم | ٽيسٽ حالت | پيرا ميٽر ويليوز | يونٽ | ||
| موج جي حد | λ | - | 1000 ~ 1650 | nm | ||
| فريڪوئنسي رينج | - | - | ايڪس - بينڊ | ڪيو - بينڊ | - | |
| ننڍي سگنل بينڊوڊٿ | f-3dB | TC = 22 ± 3 ℃ | 0. 3 ~ 12 | 2 ~ 20 | GHz | |
| ذميواري | Re | VR =+9 وي، پيin = 10 ميگاواٽ | λ = 1310 نانو ميٽر | 0.8 | 0.85 | اي / ڊبليو |
| λ = 1550 نانو ميٽر | 0.85 | 0.8 | ||||
| طول و عرض فليٽنس | A | TC =-45~+85 ℃ | ≤ ± 2 | dB | ||
| سنترپتي آپٽيڪل پاور | Ps | VR = +9 V, λ = 1550 nm AC Modulated | 10 + | ڊي بي ايم | ||
| آر ايف سگنل حاصل | G | - | 30 ± 1 | dB | ||
| سيرچريشن آر ايف آئوٽ پُٽ پاور | Pٻاهر | - | 10 + | ڊي بي ايم | ||
| اوٽ VSWR | VSWR | - | ≤ 2 | - | ||
| ٻاھران بيڪڻ | RL | - | 50 | Ω | ||
●عام جوابي وکر

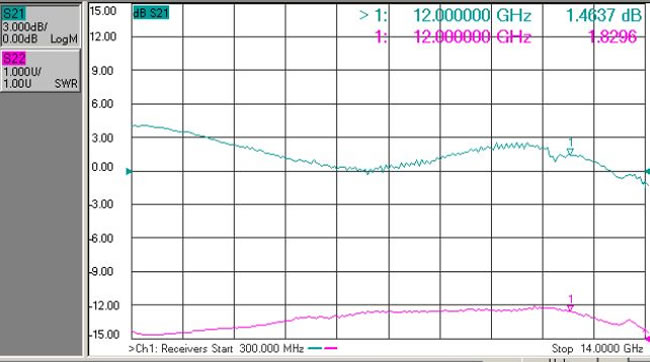

（ Fig . 1 X- Band Photodetector Frequency Response）

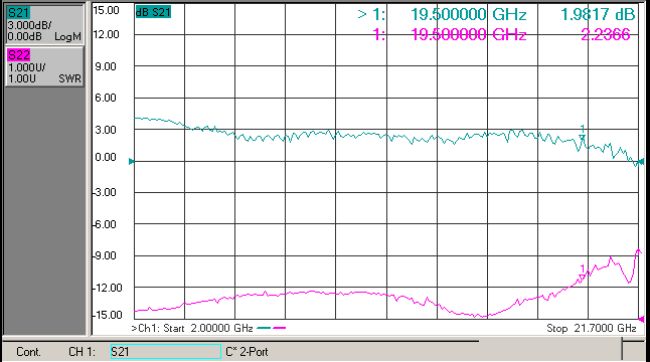

(شڪل 2 Ku - بينڊ فوٽوڊيڪٽر فريڪوئنسي رسپانس)

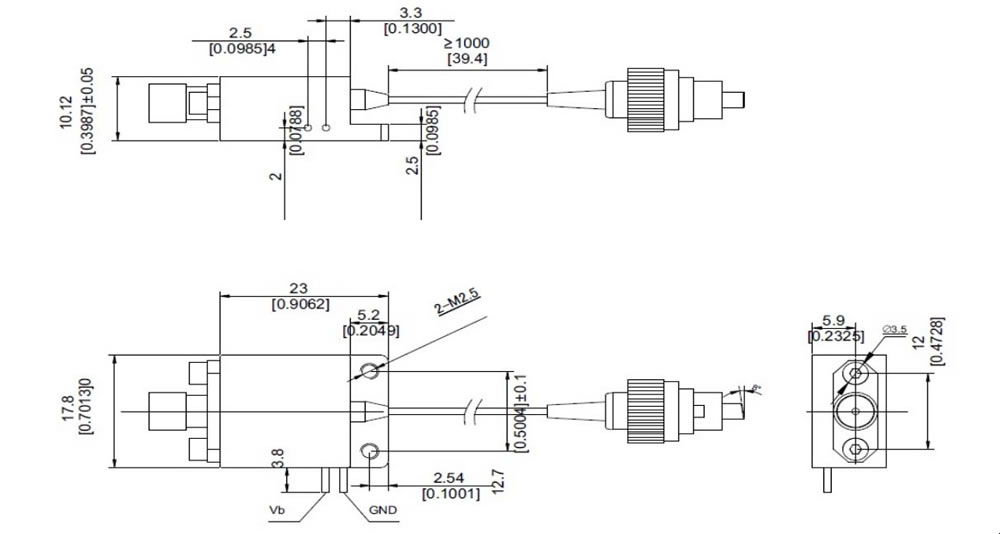

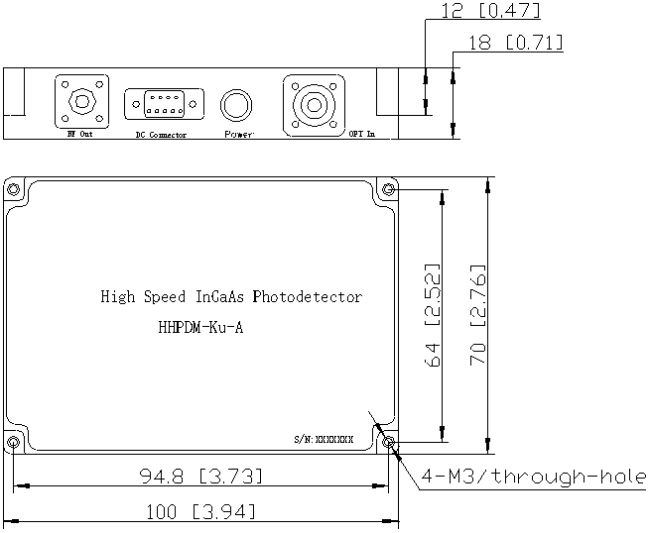

●ماپ ۽ پن (يونٽ: ملي ميٽر [انچ])
آر ايف ڪنيڪٽر: ايس ايم اي
●ڳالهه معلومات
شيٽ 1:
| ڪوڊ | آر ايف سگنل حاصل | تبصرو |
| D | 30 ڊي بي | عام ۽ مرڪزي تعدد |
شيٽ 2:
| ڪوڊ | اينالاگ بينڊوڊٿ |
| X | 0. 3 ~ 12 گيگا هرٽز |
| Ku | 2 ~ 20 گيگا هرٽز |
شيٽ 3:
| ڪوڊ | Connector قسم | تبصرو |
| N | ڪو به ڪنيڪٽر ناهي | سنگل موڊ 9 / 125 μm فائبر پگ ٽيل |
| A | ايف سي / اي پي سي | |
| P | ايف سي / پي سي |
●احتياط
فائبر جي موڙ جو ريڊيس 20 ملي ميٽر کان گهٽ نه هجي ته جيئن فائبر کي نقصان نه پهچي.
آپٽو-سرڪٽ سان ڳنڍڻ کان اڳ پڪ ڪريو ته فائبر ڪپلنگ جو پاسو صاف آهي.
اسٽوريج، نقل و حمل ۽ استعمال ۾ مناسب ESD تحفظ جي ضرورت آهي.
اسان جا سڀئي معياري فوٽو ڊيٽيڪٽر ماڊلز ۾ ترتيب ڏئي سگھجن ٿا!
اپليڪشن
ريڊار جي معلومات جي پروسيسنگ
اليڪٽرانڪ جنگ
اينٽينا جي ماپ
فائبر آپٽڪ ڪميونيڪيشن
سيڪيورٽي ۽ نگراني
